CCTV E ILUMINACION

Muchos de los propietarios que desean contar con un sistema de seguridad como el de cámaras CCTV no están dispuestos a invertir en un proyecto de ingeniería del sistema y prefieren dejarlo en manos del instalador, que si bien es cierto puede tener vasta experiencia en el tema pero que en la etapa de diseño pueden no estar considerando algunos aspectos que a simple vista son mínimos pero que si hace un buen análisis resulta importante, un claro ejemplo es la iluminación.

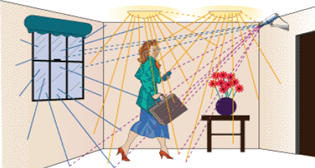

Algunos piensan que a más luz se obtiene una mejor calidad de imagen, otros que menos luz mejor para no deslumbrar la imagen y algunos otros creen que una iluminación intermedia es perfecta. Lo cierto es que la ubicación y selección de cámaras debe ir de la mano con la iluminación natural y/o artificial que pueda existir en el área de cobertura.

Para lograr esta sincronización de sistemas debemos tener en cuenta hasta que punto deseamos que el sistema CCTV nos ayude; si deseamos que solo detecte algún hecho, si queremos saber que sucede o si también queremos saber quien está en el lugar. Con el alcance del sistema ya definido podemos empezar a definir cámaras y verificar los niveles de luz que se requieren para una grabación de alta calidad, para ello debemos calcular los pies-candela que recibe el sensor de imagen de la cámara mediante la siguiente fórmula:

I_f = (I_i * T)/(4 * f²)

Donde:

·         I_f: pie-candelas de iluminación en el sensor de imagen.

·         I_i: pie-candelas de iluminación en el lente.

·         T: índice de transmisión del lente.

·         f²: f-stop del lente al cuadrado.

Por ejemplo si la especificación técnica de una cámara nos indica que con 1 pie-candela la cámara ofrece una grabación de alta calidad, y al aplicar la formula nos encontramos con que la cantidad de luz que recibe el sensor es menor; entonces hay que analizar la posibilidad de cambiar a una cámara más sensible o agregar iluminación artificial en el área de cobertura.
